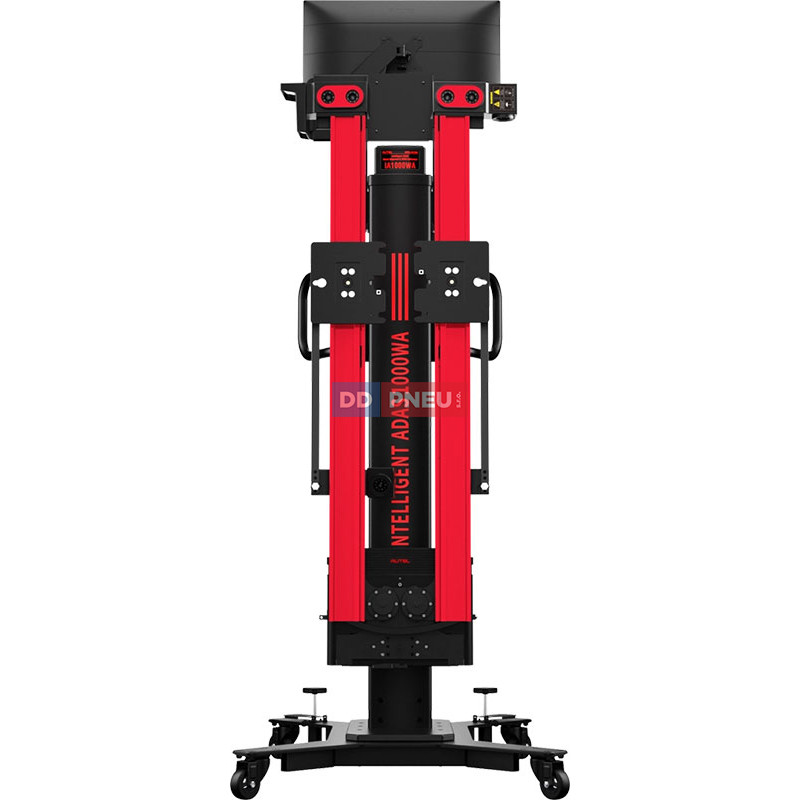

Autel MaxiSYS IA1000 je špičkový automatizovaný systém novej generácie na kalibráciu asistenčných systémov vodiča (ADAS) a 3D geometriu kolies, navrhnutý pre profesionálne autoservisy, ADAS centrá, lakovne, sklárske servisy i autorizovaných dealerov. Systém v sebe zjednocuje tri kľúčové disciplíny – pokročilú diagnostiku, meranie geometrie kolies a kalibráciu ADAS senzorov – do jediného integrovaného pracovného postupu. Vďaka 5-osému robotickému polohovaniu , šiestim HD kamerám, laserovému navádzaniu a automatickej kompenzácii nerovnosti podlahy dosahuje IA1000 výnimočnú presnosť 0,02° pri minimálnom zásahu obsluhy, čím výrazne skracuje dobu servisného úkonu a zvyšuje spoľahlivosť každej kalibrácie.
Hlavné vlastnosti:
- Plne automatizovaná kalibrácia ADAS – robotické 5-osé polohovanie kalibračnej hlavy (pohyb dopredu/dozadu, vertikálne, horizontálne, naklápanie v osiach pitch, roll a yaw) prebieha automaticky po jedinom potvrdení obsluhy. Technik iba umiestni rám do zelenej tolerančnej zóny a stlačí „Ďalší“ – systém vykoná všetko ostatné sám.
- Presnosť merania 0,02 ° vďaka šiestim HD optickým kamerám a precízne vyrobeným upínacím terčom na kolesá. Výsledky prekračujú odborový štandard merania zbiehavosti, odklonu a záklonu a zahŕňajú aj uhol ťahu, SAI, zbiehavosť pri prejazde zákrutou a ďalšie pokročilé parametre geometrie.
- Laserové navádzanie pre automatické polohovanie terčov BSD (sledovanie mŕtveho uhla), ACC (adaptívny tempomat), AVM (kamera 360 °) a NVS (systém nočného videnia) priamo na podlahe servisu – presnejšie, rýchlejšie a bez rizika chyby obsluhy.
- Digitálne LCD kalibračné terče (voliteľné monitory 24″–27″) sa automaticky nastavujú podľa vybraného vozidla. Digitálne terče nahrádzajú fyzické papierové vzory, eliminujú ich ručnú výmenu a výrazne šetria úložný priestor v dielni.
- Automatická kompenzácia nerovnosti podlahy – systém zvláda kalibráciu na rovnej podlahe, naklonenej podlahe aj na zdviháku. Odpadá nutnosť nákladných stavebných úprav a IA1000 je možné nasadiť prakticky v akomkoľvek servise.
- Komplexné pokrytie vozidiel – americké, ázijské aj európske vozidlá od roku 1996 a novšie. Softvérová databáza zahŕňa postupy podľa OEM špecifikácií výrobcov a je pravidelne aktualizovaná cez OTA bez zásahu technika.
- Ovládací tablet MaxiSYS Ultra S2 s 13,7" dotykovým displejom, systémom Android a 512 GB úložiska. Tablet zaisťuje pokročilú diagnostiku, topológiu riadiacich jednotiek (Topology 3.0), aktívne testy, kódovanie a adaptácia pre maximálny prehľad o stave vozidla pred aj po kalibrácii.
- Pre-scan a Post-scan reporty – podrobná dokumentácia každej kalibrácie spĺňajúca požiadavky poisťovní i výrobcov vozidiel. Systém generuje digitálnu kontrolu „Go/No-Go“ a potvrdzuje, že všetky nastavenia zodpovedajú OEM špecifikáciám.
- Modulárna konfigurácia – IA1000 je dostupný v niekoľkých variantoch, od základného rámu po kompletné sady s digitálnymi terčmi a tabletom Ultra S2, takže servis môže systém prispôsobiť konkrétnym potrebám a zameraniu.

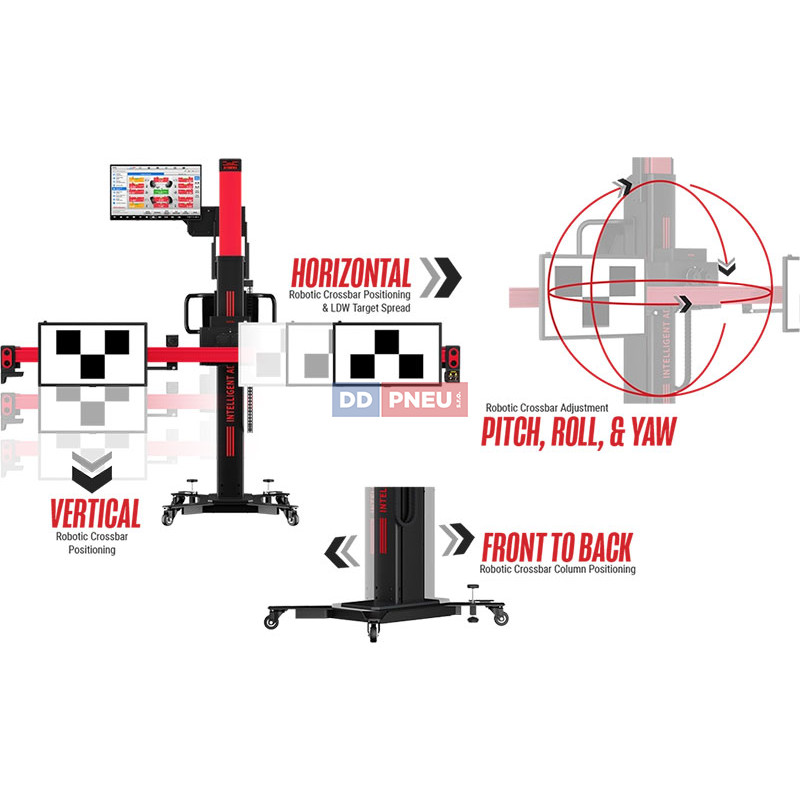

Automatizované robotické polohovanie

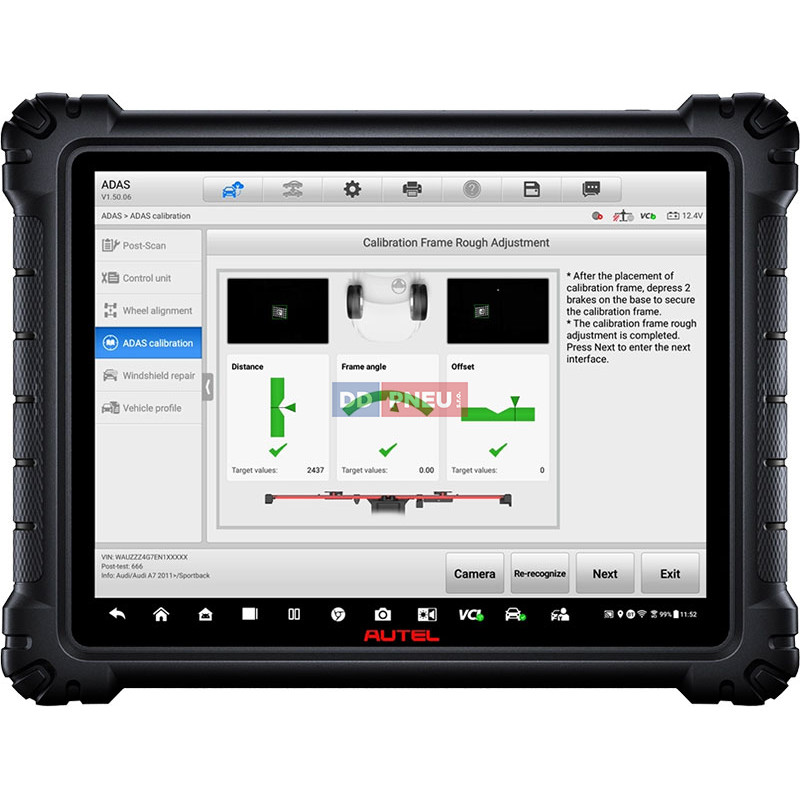

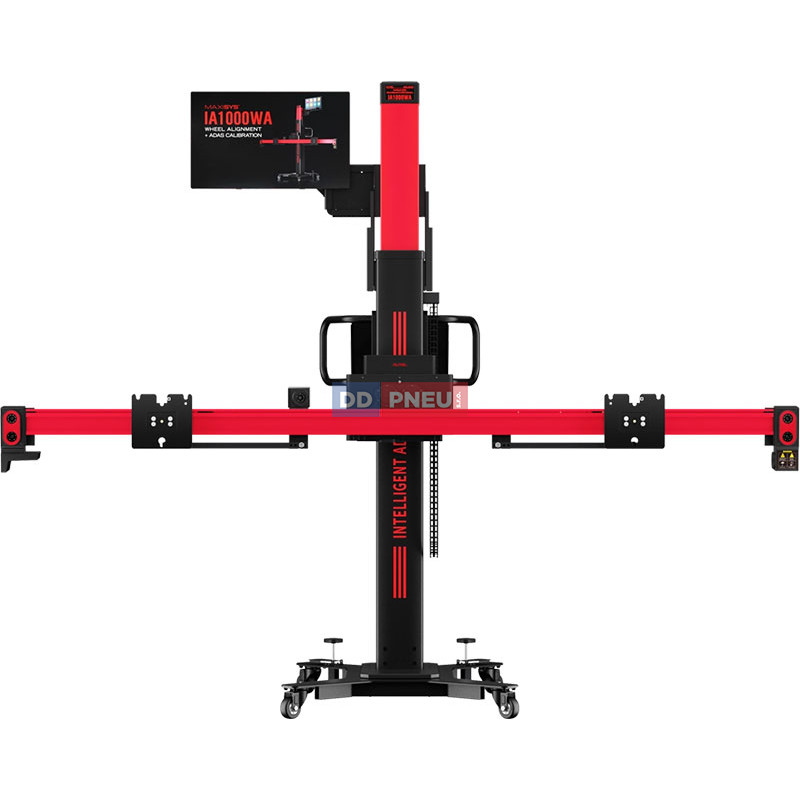

Kľúčovým prvkom systému IA1000 je plne robotická 5osá hlava , ktorá automatizuje polohovanie kalibračnej priečky – pohyb dopredu a dozadu, vertikálne, horizontálne a nastavenie uhlov pitch, roll a yaw. Technik iba umiestni rám do tolerančnej zóny zvýraznenej na displeji zelenou farbou a potvrdí začatie. Systém potom vykoná všetko jemné doladenie sám, bez ručného zásahu. Výsledkom je výrazne kratšia doba prípravy , minimalizácia ľudských chýb a vyššia úspešnosť kalibrácií na prvýkrát. Systém je ideálny pre lakovne, všeobecné autoservisy, ADAS centrá i dílerstvo, kde je kľúčová konzistentnosť výsledkov a efektivita pracovného procesu.
Optické kamery a laserové navádzanie

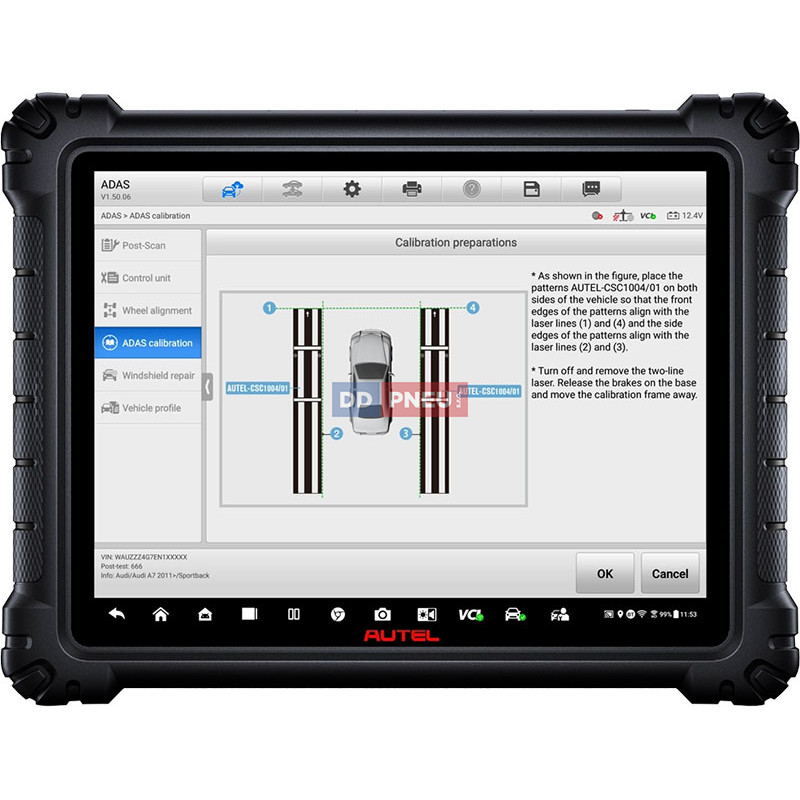

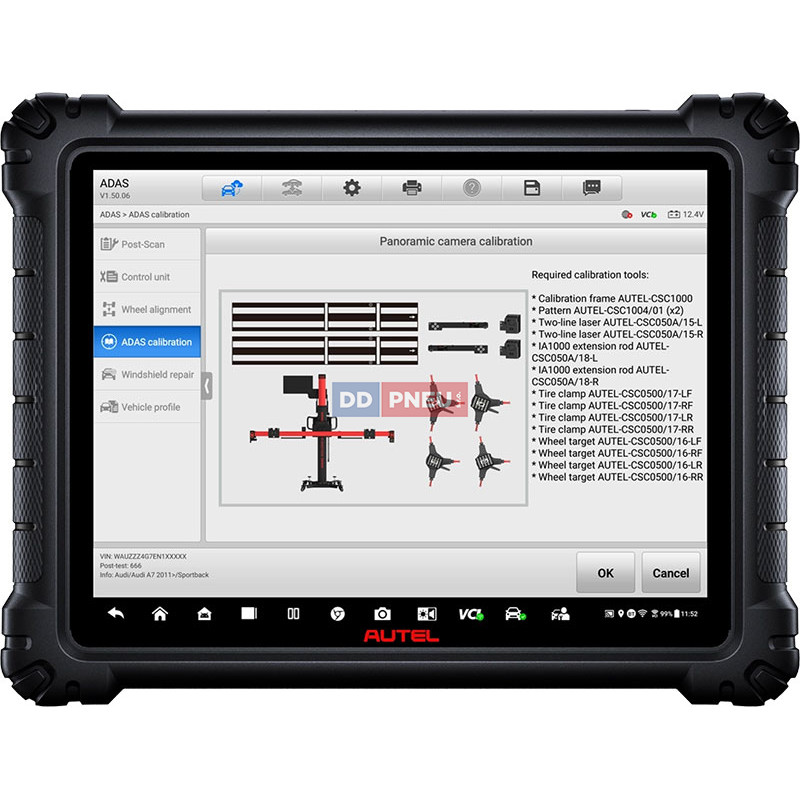

Šesť HD polohových a sledovacích kamier v ráme presne mapuje polohu vozidla aj kalibračné zostavy. Na základe týchto dát systém automaticky laserovo navádza podlahové vzory pre kalibráciu senzorov AVM (kamera 360 °), ACC (adaptívny tempomat), NVS (nočné videnie) a BSD (sledovanie mŕtveho uhla). Odpadá tak zdĺhavé ručné meranie vzdialeností a polohovanie vzorov na podlahe – systém všetko vyhodnotí a navedie obsluhu automaticky, čím zaisťuje rýchlejšiu a spoľahlivejšiu prípravu kalibrácie pri každom úkone.

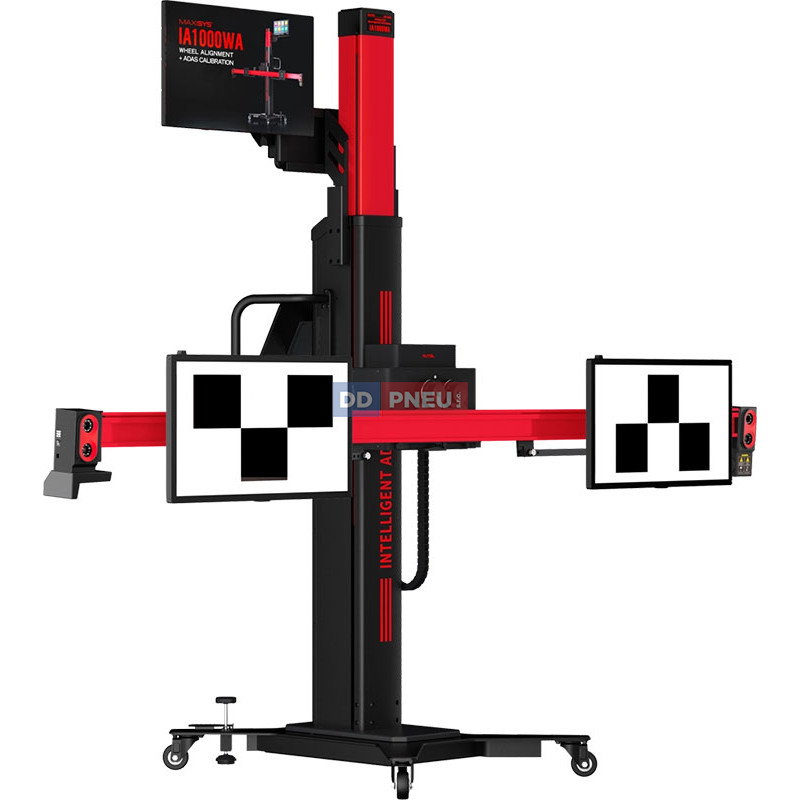

Voliteľné digitálne LCD terče

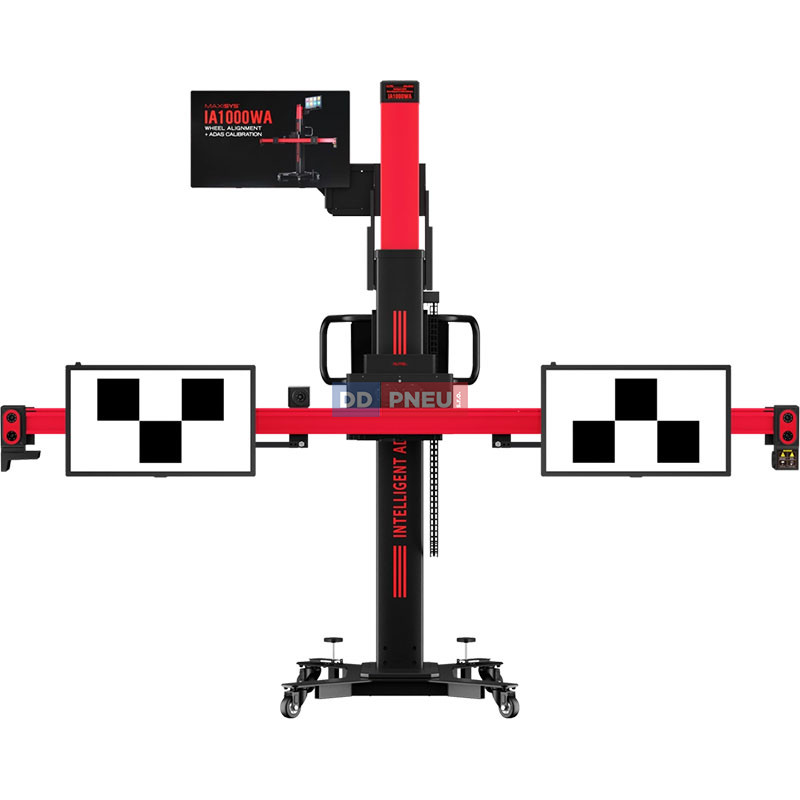

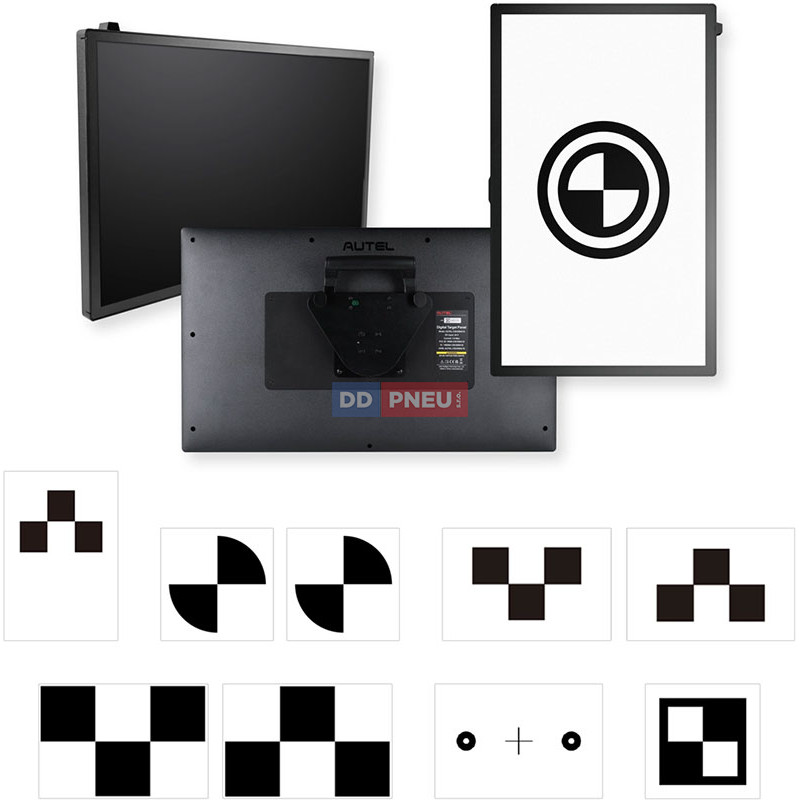

Systém IA1000 podporuje voliteľné digitálne zobrazovacie monitory , ktoré úplne nahrádzajú fyzické papierové kalibračné terče. Digitálne terče sa automaticky prepínajú na vzor zodpovedajúci vybranému vozidlu a modelu – technik nemusí terče hľadať, vyberať ani fyzicky meniť. Monitory disponujú adaptívnym nastavením jasu , ktoré zaisťuje optimálnu viditeľnosť kalibračného vzoru aj v náročných svetelných podmienkach servisu. Aktualizácie vzorov prebiehajú bezdrôtovo prostredníctvom OTA, takže systém má vždy k dispozícii najnovšie pokrytie vozidiel bez nutnosti ručného zásahu.
Kalibrácia systémov ADAS
IA1000 umožňuje vykonávať kalibráciu celého radu moderných asistenčných systémov vozidiel podľa originálnych postupov výrobcov (OEM). Systém pokrýva širokú škálu funkcií:
- LDW (Lane Departure Warning) – varovanie pred neúmyselným opustením jazdného pruhu
- ACC (Adaptive Cruise Control) – adaptívny tempomat s radarovým čidlom
- AVM (Around View Monitoring) – systém 360° kamery na monitorovanie okolia vozidla
- BSD / BSA (Blind Spot Detection) – detekcia vozidiel v mŕtvom uhle
- RCW (Rear Collision Warning) – varovanie pred zrážkou zozadu
- NVS (Night Vision System) – kalibračný systém pre nočné videnie
- TSR (Traffic Sign Recognition) – systém rozpoznávania dopravných značiek
- APA (Automated Parking Assistance) – automatický parkovací asistent
- PD (Pedestrian Detection) – detekcia chodcov
- LIDAR / Radar – kalibrácia radarových a LiDAR senzorov vzdialenosti
Geometria kolies a pokročilé merania
Systém IA1000 nejde iba za hranice základných troch parametrov geometrie (zbiehavosť, odklon, záklon), ale poskytuje komplexné meracie dáta zahŕňajúce uhol ťahu, SAI (uhol príklonu čapu), zbiehavosť pri prejazde zákrutou, diagnózu rámu a uloženie agregátu . Jedenásť z dvadsiatich ôsmich najväčších výrobcov vozidiel na severoamerickom trhu (vrátane Ford, Volkswagen, Kia, Subaru alebo Dodge) vyžaduje vykonanie kalibrácie ADAS po každom nastavení geometrie kolies. Systém IA1000 tieto dva úkony plne prepája v jednom pracovnom postupe, čím šetrí čas aj náklady servisu.
Diagnostika a tabliet MaxiSYS Ultra S2
Celý systém IA1000 je riadený diagnostickým tabletom MaxiSYS Ultra S2 – vlajkovou loďou produktovej rady Autel. Tablet s 13,7" dotykovým displejom a operačným systémom Android disponuje 512 GB úložiska a viacúčelovým komunikačným modulom VCMI (6 v 1). Funkcia Topology 3.0 umožňuje prehľadné zobrazenie kompletnej topológie všetkých riadiacich jednotiek vozidla a analýzu komunikačných sietí rôznych rýchlostí. Disponuje aktívnymi testami, aktívnymi testami. kompatibilný aj s platformou Remote Expert , ktorá umožňuje prístup k špecialistom s OEM softvérom pre kalibráciu najnovších modelov vozidiel, pri ktorých štandardné aftermarketové nástroje nestačia.
Dokumentácia a reporty pre poisťovne
Každý servisný úkon je podložený podrobnou dokumentáciou . Pre-scan pred začatím práce identifikuje existujúce závady a zoznam všetkých bezpečnostných a komfortných systémov vozidla. Post-scan po dokončení kalibrácie generuje protokol potvrdzujúci, že všetky závady boli odstránené a všetky OEM predpísané kalibrácie boli vykonané v súlade so špecifikáciami výrobcu. Digitálne overenie polohy terčov formátom Go/No-Go zabraňuje pokračovaniu v procese pri zistení akejkoľvek odchýlky mimo toleranciu. Táto dokumentácia je plne kompatibilná s požiadavkami poisťovní, výrobcov vozidiel a auditných kontrol, čo výrazne zvyšuje dôveryhodnosť a transparentnosť servisu voči zákazníkom.

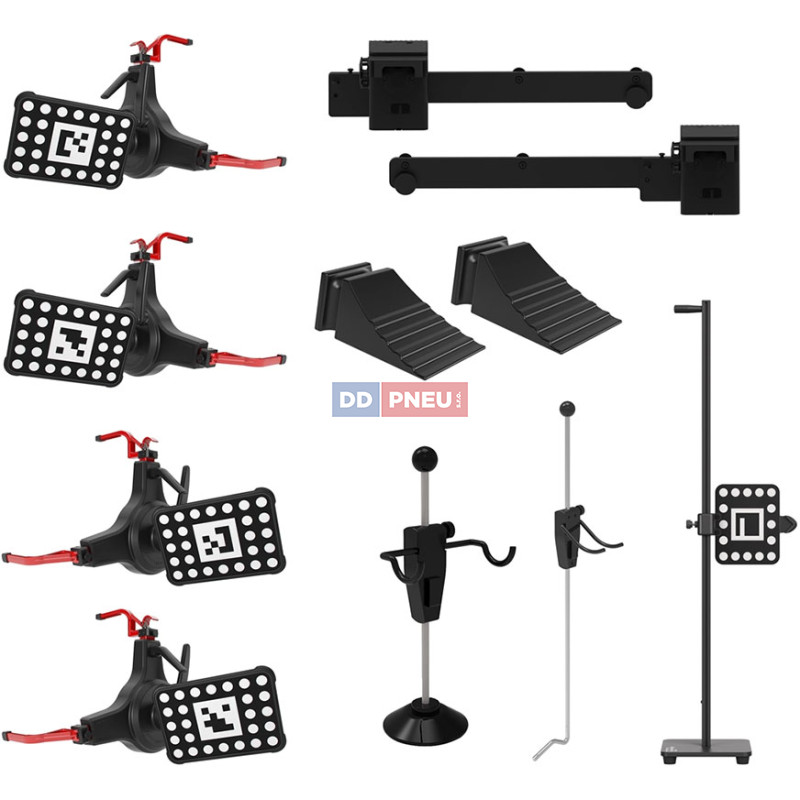

Obsah balenia (Full Kit)
- Kalibračný rám Autel ADAS IA1000
- 24" ovládací dotykový displej
- 2× displej pre zobrazenie kalibračných terčov (voliteľne LCD monitory)
- Vymedzovač vzdialenosti
- Zámok volantu
- Klin na zablokovanie kolies
- 4× svorka na kolesá s kamerovými terčmi
- Kalibračné zrkadlo ACC

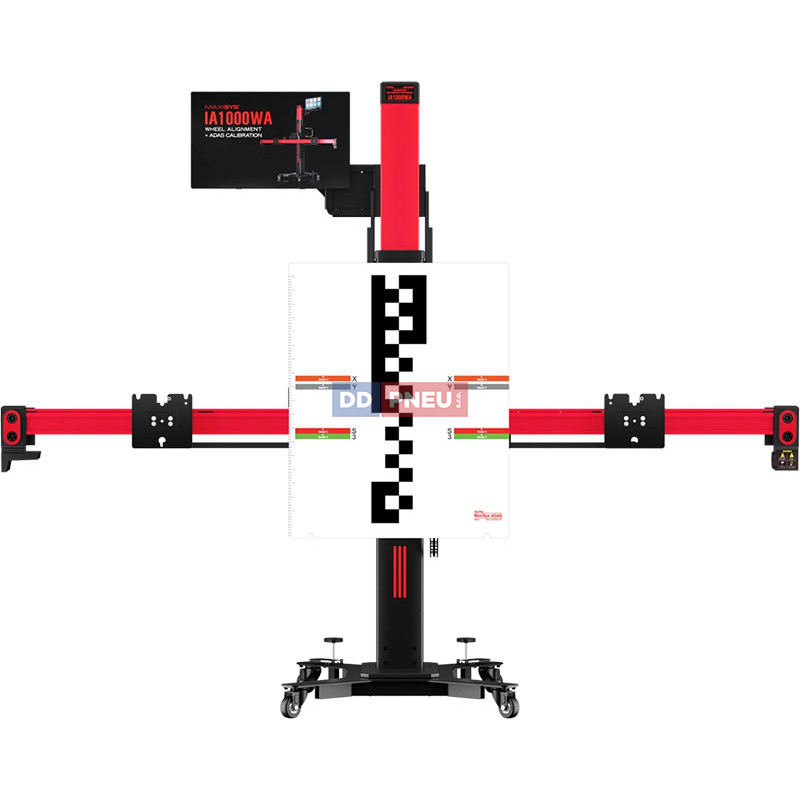

- LDW terč pre vozidlá VW
- Tablet MaxiSYS Ultra S2 (súčasťou vybraných konfigurácií)
- Aktivačná karta IA1000
Kompatibilita a konfigurácia
IA1000 je kompatibilný s diagnostickými tabletami MaxiSYS Ultra S2, Ultra, MS909 S2 a MS919 . Na plnohodnotné vykonávanie kalibrácie ADAS musí mať tablet aktívne softvérové predplatné. Systém je dostupný v niekoľkých konfiguráciách – od základného rámu (IA1000) cez sady s LDW terčmi (IA1000LDWT), digitálnymi terčmi (IA1000DT) až po kompletné balíčky All Systems s tabletom Ultra S2 a digitálnymi monitormi (IA1000ASTDT). Každá konfigurácia je možné rozšíriť o príslušenstvo podľa zamerania a kapacity konkrétneho servisu.
